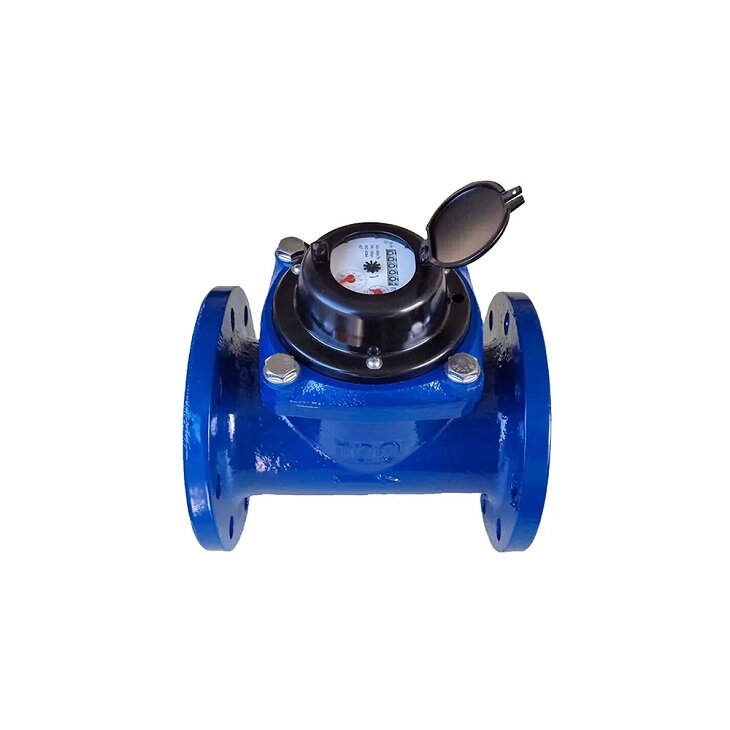

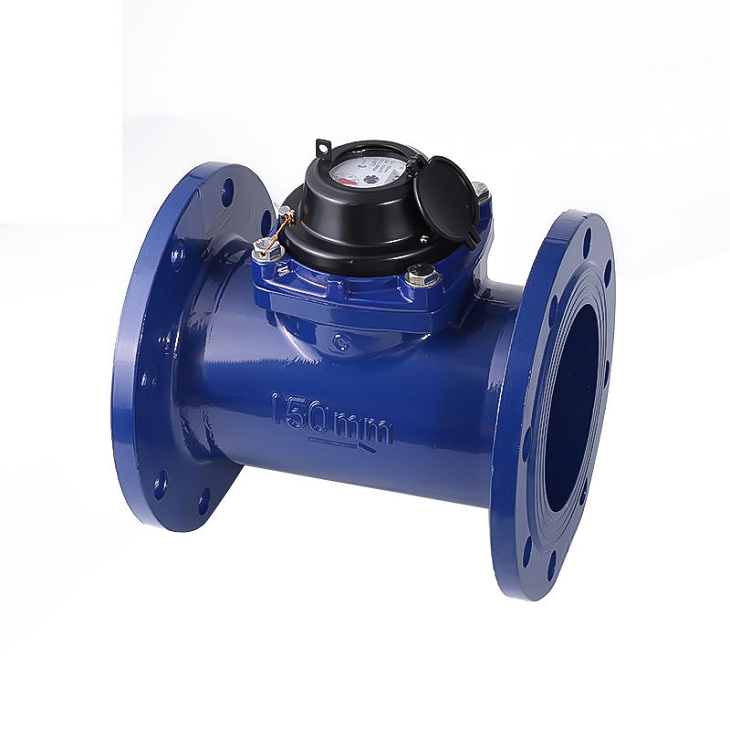

A Tongtuo apresenta sua série avançada de medidores de água com extremidade-flangeada, projetada como uma solução completa de medidores de água industriais para gerenciamento de água em-grande escala. Este medidor de água Woltman removível com extremidade flangeada combina a tecnologia de turbina Woltman com design de cartucho removível, oferecendo versatilidade incomparável para aplicações de medidores de água de plantas em tubulações DN50 a DN500.
Principais recursos técnicos

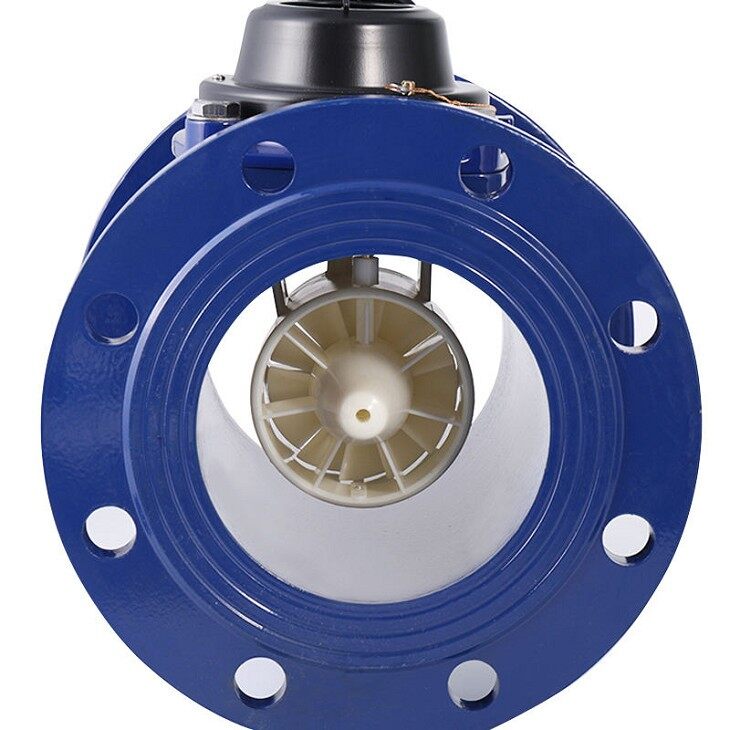

Design de cartucho removível
A estrutura de elemento removível patenteada permite manutenção e calibração sem interrupção da tubulação, reduzindo o tempo de inatividade em 70%
01
Construção de medidor de água industrial
Corpo-de ferro fundido para serviços pesados com conexões flangeadas (EN1092/DIN2501) que suporta pressão operacional de 2,5 MPa
02
Capacidade de saída de pulso
Saída de pulso configurável (100L/pulso ou 1000L/pulso) permite integração com SCADA e sistemas de monitoramento
03

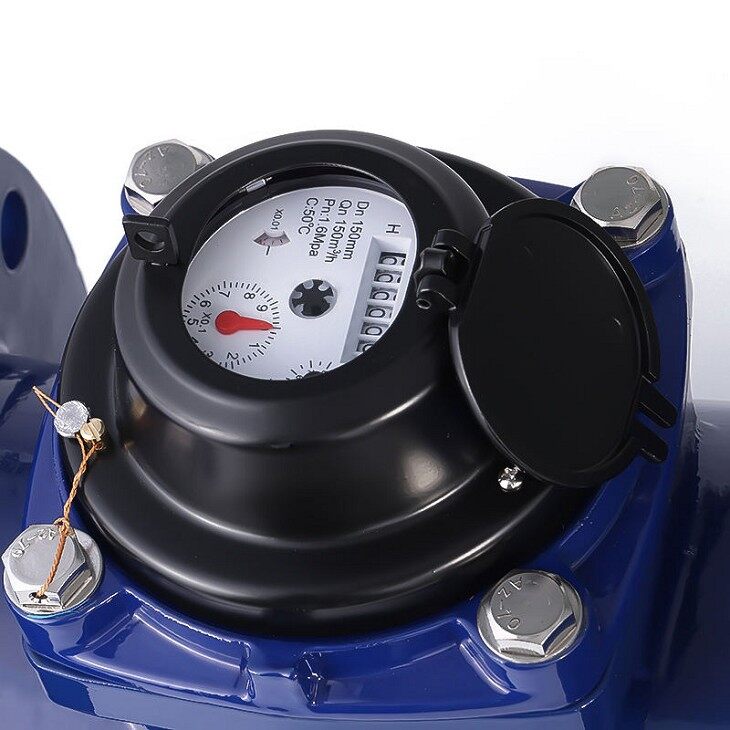

Unidade magnética de discagem seca
Registro-selado a vácuo com acoplamento magnético garante operação-livre de embaçamento e clareza de leitura-de longo prazo
04
Design com flange-universal
As conexões de flange padrão acomodam os padrões de flange ANSI, DIN e JIS para compatibilidade global
05
Especificações Técnicas
|
Parâmetro |
Especificação |
|
Série de modelos |
LXLC-50 a LXLC-500 |
|
Tipo |
Medidor de água Woltman removível |
|
Tipo de conexão |
Medidor de água-com extremidade flangeada |
|
Faixa de tamanho |
DN50-DN500 (2" a 20") |
|
Classe de Precisão |
Classe B (ISO 4064) |
|
Material do Corpo |
Ferro Fundido (Ferro Dúctil Opcional) |
|
Pressão Máxima |
1,6 MPa (PN16) |
|
Faixa de temperatura |
Frio: 0,1-40 graus / Quente: 0,1-90 graus |
Principais parâmetros técnicos
|
Modelo |
DN (mm) |
Faixa de fluxo |
Fluxo normal |
Fluxo Transicional |
Fluxo mínimo |
Iniciando Fluxo |
Leitura mínima |
Leitura máxima |
|
R |
m3/h |
L/h |
m3 |
|||||
|
LXLC-50 |
50 |
80 |
15 |
3 |
0.45 |
150 |
0.01 |
9999999 |
|
LXLC-65 |
65 |
80 |
25 |
5 |
0.75 |
170 |
0.01 |
9999999 |
|
LXLC-80 |
80 |
80 |
40 |
8 |
1.2 |
280 |
0.01 |
9999999 |
|
LXLC-125 |
125 |
80 |
60 |
12 |
1.8 |
400 |
0.01 |
9999999 |
|
LXLC-100 |
100 |
80 |
100 |
20 |
3 |
800 |
0.01 |
9999999 |
|
LXLC-150 |
150 |
80 |
150 |
30 |
4.5 |
1200 |
0.01 |
9999999 |
|
LXLC-200 |
200 |
80 |
250 |
50 |
7.5 |
2250 |
0.01 |
9999999 |
Dimensões e peso
|
Tamanho do medidor |
Comprimento |
Largura |
Altura |
Fio de conexão |
Peso |
||
|
L |
B |
H |
Diâmetro do Círculo do Parafuso |
Diâmetro do parafuso de conexão |
|||
|
milímetros |
milímetros |
D1 |
D2 |
KG |
|||
|
50 |
200 |
175 |
250 |
165 |
125 |
4×M16 |
12 |
|
65 |
200 |
185 |
255 |
185 |
145 |
4×M16 |
13 |
|
80 |
225 |
200 |
265 |
200 |
160 |
8×M16 |
15 |
|
100 |
250 |
220 |
275 |
220 |
180 |
8×M16 |
19 |
|
125 |
250 |
245 |
285 |
245 |
210 |
8×M16 |
22 |
|
150 |
300 |
285 |
375 |
285 |
240 |
8×M20 |
47 |
|
200 |
350 |
345 |
400 |
340 |
295 |
8×M20 |
48 |
Por que escolher este medidor de água industrial?
Este medidor de água-com extremidade flangeada representa o auge da tecnologia de medidores de água para plantas. O design do medidor de água composto garante medições precisas em diversas condições de vazão, enquanto o cartucho removível simplifica a manutenção. Como medidor de água industrial dedicado, oferece desempenho confiável nas aplicações mais exigentes, incluindo estações de tratamento de água, complexos industriais e redes de distribuição municipais.
Aplicativos
• Medição de entrada/saída da estação de tratamento de água
• Monitoramento de água de processo industrial
• Redes municipais de distribuição de água
• Medição da linha principal do distrito de irrigação
• Gestão de água em grandes edifícios comerciais
Garantia de qualidade
Todo medidor de água industrial passa por:
Calibração de fluxo de acordo com os padrões ISO 4064
Verificação da composição do material
Validação da precisão da saída de pulso
Testes de durabilidade ambiental
